Domovní čističky odpadních vod
Maloobchodní ceník
Ceny jsou uvedeny v Kč a bez 20% DPH.
| Označení | Počet obyvatel | Průměr nádrže v mm | Výška nádrže v mm | Cena |
|---|---|---|---|---|
| AT 6 | do 5 | 1400 | 1800 | 31.000,- |
| AT 8 | do 7 | 1400 | 2200 | 36.000,- |
| AT 12 | do 10 | 1750 | 2000 | 68.000,- |
| AT 15 | do 12 | 1750 | 2200 | 89.000,- |
V ceně je zahrnuto
- technologie ČOV,
- dmychadlo,
- vzduchové elementy,
- uzamykatelný poklop,
- šachta na dmychadlo,
- digitálně řídicí jednotka,
- zaškolení obsluhy, záruční servis a uvedení do provozu v době montáže.
- V ceně nejsou uvedeny výkopové práce, instalační materiál a doprava.
Domovní ČOV Typu AT 6
Kapacite: 2-5 E.O. (trvale napojených osob)
Garantované parametry
Technologie je speciálně vyvinutá pro individuální čištění odpadních vod a recyklaci biologicky vyčištěných vod. Běžně garantované parametry pro splaškové vody jsou:
| Parametry | Garantovaná hodnota | Dosahovaná hodnota |
|---|---|---|
| CHSKcr | 75 mg/l | 35 mg/l |
| BSK5 | 15 mg/l | 10 mg/l |
| NL | 20 mg/l | 15 mg/l |
| N-NH4 | 2 mg/l | 1,0 mg/l |
| Ncelk. | 30 mg/l | 15 mg/l |
| Pcelk. | 6 mg/l | 3,0 mg/l |
Pro uvedený počet ekvivalentních obyvatel navrhujeme jednu biologickou čisticí linku AT 6 s kapacitou 0,54 m3/den a ∅ 1400mm x v 1800mm. Přítok do čov 1300mm a odtok z čov 1 150mm.
Technologie procesu
Čisticí proces se skládá ze sekvencí několika technologických postupů
Odpadní voda natéká do neprovzdušňovaného prostoru (1) (Obr. A), kde dochází k biologickému odbourávání dusíku a jsou vytvořerené podmínky na částečné biologické odbourávání fosforu. V této části dochází i k mechanickému předčištění přitékajících odpadních vod a rozkladu tuhého znečištění. Dále odpadní voda gravitačně vteká do provzdušňovaného aktivačného prostoru(2) s nízkozatěžovanou aktivací, kde za přítomnosti kyslíku dochází k biologické degradaci organického znečištění a k nitrifikacii amoniakálního dusíku. Vzduch do provzdušňovacího systému dodává membránový kompresor anebo dmychadlo s bočním kanálkem (vysokotlaký ventilátor), které jsou umístěné mimo biologického reaktoru. Tlakový vzduch je vháněný do provzdušňovaného prostoru přes jemnobublinné aerační elementy. Dalším stupněm čištění je separace (s jednoduchou a rušenou sedimentací) (3), kde dochází k oddělení vyčištěné vody od aktivovaného kalu, přičemž vyčištěná voda se vypouští do toku, do vsaku,anebo se recykluje a usazený aktivovaný kal se vrací do systému přečerpáváním ze dna dosazovacího prostoru do neprovzdušňovaného resp. provzdušňovanéhoprostoru. Pro zvýšení výkonu ČOV a z důvodu zabránění vyplavení aktivního kalu z ČOV je na odtokovém potrubí namontovanézařízení, které vytváří akumulační zónu (4) s kapacitou odtoku 160 l/hod.
Vyčištěná voda může odtékat samospádem do sběrné nádrže (možno využít i stávající jímku) a dále využívána jako voda užitková na zálivku stromů, keřů nebo čištění chodníků... anebo vypouštění do recipientu či kanalizace...... není vhodná na zálivku zeleniny. Přebytečný kal se periodicky (2-3krát ročně) se bude čerpat na další využití. Dmychadlo doporučujeme umístit mimo ČOV z důvodu agresivního prostředí. Dmychadlo je možné umístit do technické místnosti či garáže v RD, nebo v blízkosti ČOV do plastového krytu.
ČOV je dodávána s uzamykatelným víkem.
Mikroprocesorová řídicí jednotka

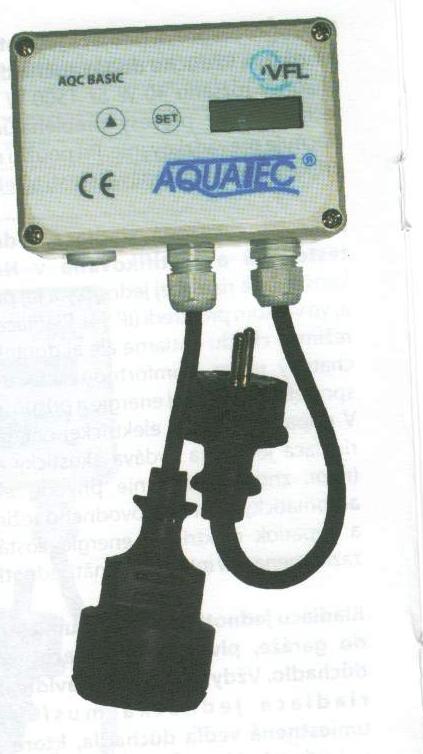

Mikroprocesorová řídicí jednotka AQC slouží pro plnoautomatické řízení množství vzduchu dodávaného do čistíren typové řady AT pro jmenovitý příkon v rozsahu 40 W až 1500W při napětí 230V 50Hz. Reguluje jednotlivé technologické procesy probíhající v ČOV, automatizuje, zjednodušuje a zlevňuje provoz. Při použití mikroprocesorového řízení ČOV je možné případný servis vykonat z části i telefonicky.
Mikroprocesorová řídicí jednotka AQC je kompletně vyrobená, testovaná a certifikovaná v Německu. Kvalita použitých materiálu, konstrukce řídicí jednotky a její provedení umožňuje bezchybnou funkčnost i ve vlhkém prostředí (IP 54). Řídicí jednotka obsahuje několik standardních režimů pro chod čističky, ale i doplňkové režimy jako dovolená nebo tzv. chatový režim. Komfortní volbou ze standardních režimů je možné snížit spotřebu elektrické energie a přizpůsobit výkon čističky aktuálnímu zatížení. V případě výpadku elektrické energie nebo porušení membrány dmychadla, řídicí jednotka vydává akustický a vizuální signál. Po odstranění závady (např. znovu obnovení přívodu elektrické energie) se řídicí jednotka automaticky vrátí do původního režimu a výpadek elektrické energie zůstává zaznamenaný ve vnitřní paměti jednotky.
Řídicí jednotku je možné umístit do garáže, sklepa nebo šachty na dmychadlo. Vždy platí pravidlo, že řídící jednotka musí být umístěna vedle dmychadla, které je součástí dodávky čističky.
Platební podmínky
Hotově při dodání produktu
Dodací lhůta ČOV
2 – 10 pracovních dní
Servis
Dodavatel poskytuje záruční servis v délce 24 měsíců od uvedení do provozu, nejdéle však 36 měsíců od převzetí ČOV. Dodavatel poskytuje i pozáruční servis.
Stavební připravenost typ AT6 – AT12
Osazení čov do terénu spolu s jejím napojením na kanalizaci umístěním a statickým zajištěním, musí být zrealizováno podle schváleného stavebního projektu. Konstrukce nádrže čov AT6 - AT12 je navrhnuta tak, aby nádrž bez dalších stavebních nebo statických opatření odolala tlaku zeminy po zasypání, resp.obetonování pokud projektant neurčí jinak. Horní okraj čov by měl být cca 5 -10cm nad upraveným terénem. V případě potřeby je nutné provést další statické zajištění (obetonování). Nádrž není dimenzována na případné další zatížení způsobené pneumatikami vozidel základům stavby apod. Kryt čov je nepochozí.
V případě umístění ČOV v podzemním objektu musí být zajištěný přístup do objektu v´souladu s příslušnými normami a předpisy. Dále musí být zabezpečené odvětrání objektů a kanalizace nad nejvyšší bod obytné části objektu. Okolo ČOV musí být prostor minimálně 500mm a nad ČOV minimální světlá výška 1800mm. Při osazení čov je nutné vykopat stavební jámu s příslušnými půdorysnými rozměry a vybetonovat podlahovou železobetonovou desku s rovinou 5mm.
Tloušťka železobetonové desky musí odpovídat nosnosti podložní zeminy ( cca 150–200mm) a velikosti čov. V případě spodní vody před betonováním je třeba hladinu spodní vody snížit pod úroveň základní betonové desky vyčerpáním. Pro odzkoušení a zprovoznění čov je nutné zabezpečit dostatečný přívod vody ( pitné, užitkové, říční...) k napuštění osazení čov.
Rozměry nádrže
| Typ | Průměr nádrže | Výška nádrže | Výška přítoku | Výška odtoku | DN přítoku/odtoku (dle přání zákazníka) |
|---|---|---|---|---|---|
| AT 6 | 1400 | 1800 | 1300 | 1150 | 125/125 |
| AT 8 | 1400 | 2200 | 1700 | 1500 | 125/125 |
| AT 10 | 1750 | 2000 | 1500 | 1250 | 125/125 |
| AT 12 | 1750 | 2200 | 1700 | 1500 | 125/125 |

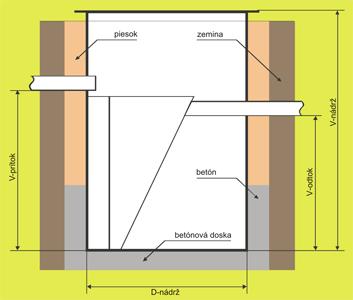

Všechny uvedené rozměry jsou v mm. D Nádrž – průměr nádrže, V Nádrž – výška nádrže, V Odtok – výška odtoku, V Přítok – výška přítoku
Osazení ČOV – postup
- V případě spodní vody snížit hladinu spodní vody pod úroveň základny
- Provést kontrolu rovnosti základové železobetonové desky ( povolená tolerance 5mm ve všech směrech) v případě, že rovina není v uvedené toleranci, nepokračovat v osazování čov, ale udělat cementový potěr pro získání požadované rovnosti.
- Při instalaci přívodu vzduchu je nutné uložit ochranné potrubí z PP nebo z PVC DN 50 pod úroveň terénu. Toto potrubí slouží na převlečení připojovací hadice, která zabezpečuje přívod vzduchu od dmychadla do čov.
- Přesvědčit se, že vnitřní prostory čov jsou bez cizích předmětů a srážkové vody. V případě přítomnosti srážkové vody je nutné před manpiulací z čov vodu vyčerpat.
- Překontrolovat celkový stav nádrže čov. Při zvýšení případného poškození nádrže, nepokračovat v osazení čov a kontaktovat dodavatele. Případnou opravu je nutné provést před osazením do výkopu.
- Předsvědčit se, že na žlezobetonové podkaldové desce nejsou žádné předměty, kámen, hlína apod. V případě, že železobetonová podkladová deska není čistá, desku očistit a pokračovat v osazování.
- Osadit čov do stavební jámy na železobetonovou podkladní desku.
- Udělat vodotěsné připojení kanalizace vložením kanalizační roury do hrdla v plášti čov a připojení odtoku nasazením hrdla kanalizační roury na odtokovou rouru z čov. V případě potřeby utěsnit připojení silikonovým tmelem.
- Nádrž čov ( všechny sekce) rovnoměrně napustit vodou do výšky odtokového potrubí.
- Provést zasypání nádrže zeminou nebo ji obetonovat v souladu se stavebním projektem. Při obsypání zeminou je nutné postupovat rovnoměrně po zhutňovaných vrstvách výšky 300mm. Doporučuje se zeminu po vrstvách důkladně polít vodou ( cca po 0,5m), aby zemina důkladně usedala. Zemina nesmí obsahovat kámen, stavební materiál a ostatní předměty. Mohly by mechanicky poškodit plastovou nádrž čov.
- Před zasypáváním nebo příp. betonováním je nutné naplnit čov vodou.
- Na osazení dmychadla je nejvhodnější použít šachtu na dmychadlo, ( možné doobjednat),kterou je třeba osadit vedle čov. Šachta je opatřena propojovacím ochranným potrubím, které současně slouží na odvodnění šachty v případě zavodnění. Dmychadlo umísit do šachty, hadici přívodu vzduchu napojit na dmychadlo, převléct ji přepojovacím ochranným potrubím PP – HT DN50 a napojit na rozdělovač vzduchu. Po napojení je možné uvést čov do provozu. Resp. Vyzvat dodavatele nebo sevisní středisko k zprovoznění čov.
Elektroinstalace ČOV
Elektrickou část čov tvoří dmychadlo a mikroprocesorová jednotka čov. Dmychadlo je standardně umístěno mimo čov ( obytný objekt, garáž, sklep, kryt na venkovní prostředí, šachta na dmychadlo) a je zapojeno do zásuvky obvodu elektrické sítě objektu. Při větší vzdálenosti čov od objektu ( více jak 5m) se dmychadlo umístí blízko čov do plastového krytu venkovního prostředí ( šachta na dmychadlo – možné doobjednat u dodavatele čov ). Zásuvkový obvod, do kterého je zapojeno dmychadlo čov, musí být chráněno samostatným elektrickým jističem. Dmychadlo nesmí být zapojeno přes běžný časový spínač. Časovou regulaci chodu čov - mikroprocesorové řízení AQC basic slouží na zjednodušení provozu, snížení provozních nákladů a zkvalitnění čisticího procesu čov. Při použití mikroprocesorového řízení je potřeba po dobu náběhu nastavit režim nepřetržitého provozu.Nastavení dalších režimů je závislé od provozních podmínek a celkového stavu čov. Při použití mikroprocesorového řízení je možné část servisních úkonů řešit telefonicky.
Při realizaci stavební připravenosti je nutno dbát výše uvedených pokynů!
